在現代精密制造與機械裝備領域，線性導向系統是實現運動控制的基礎。其中，交叉滾柱精密導軌憑借其出色的剛性、精度和承載能力，成為諸多尖端應用場景的首選方案。

一、什么是交叉滾柱精密導軌？

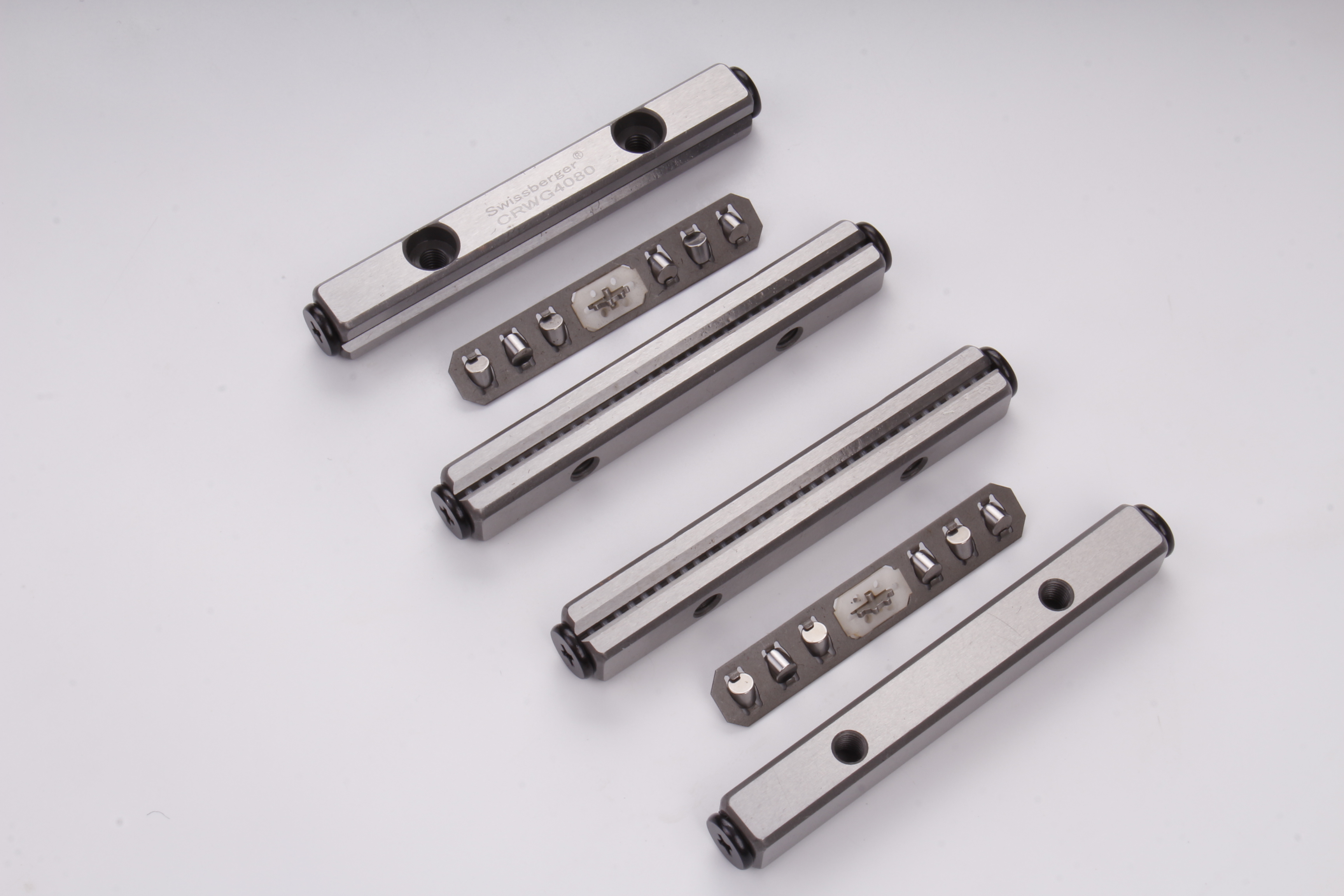

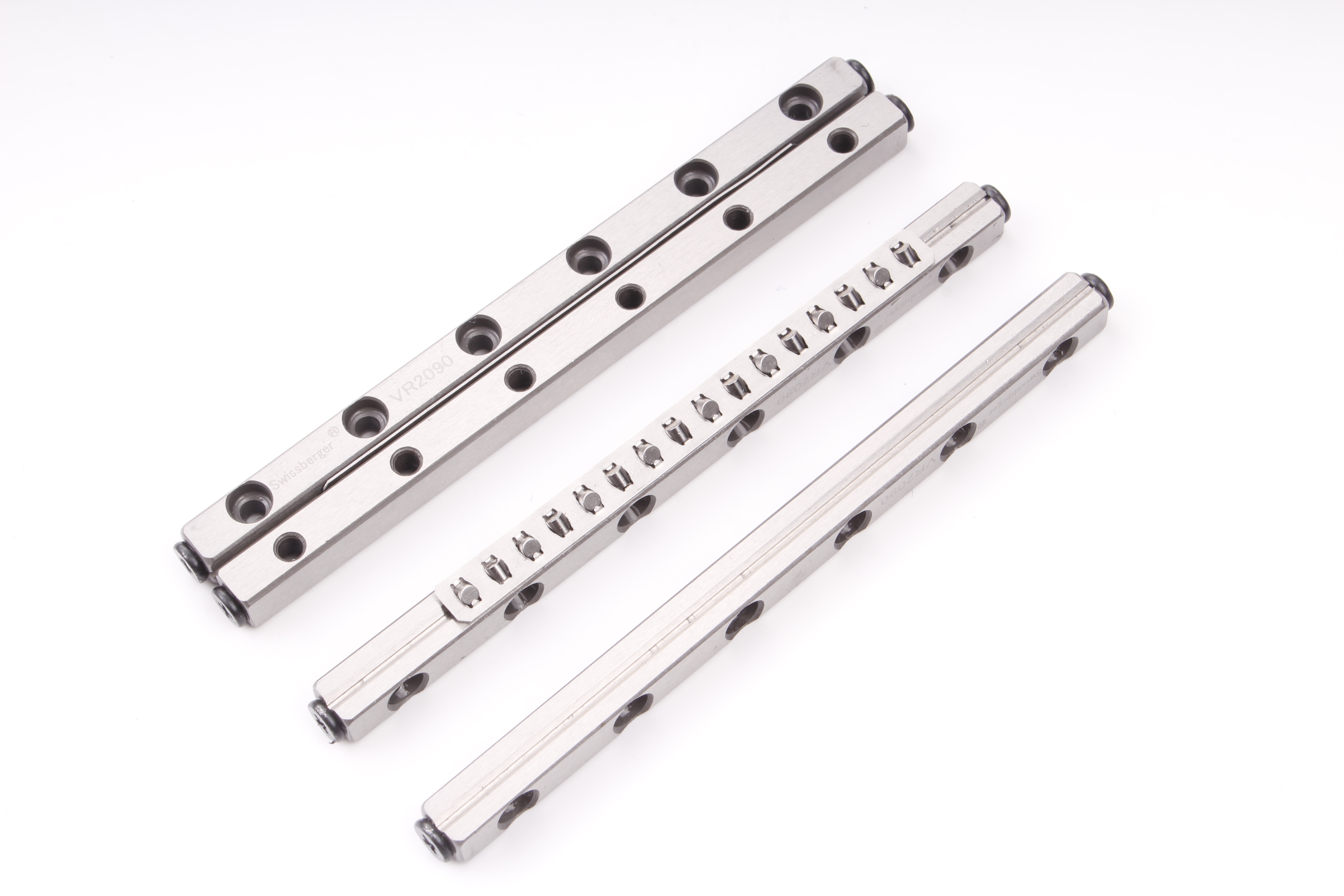

交叉滾柱精密導軌是一種線性滾動導向裝置。其結構由兩根精密研磨導軌，保持架以及交叉滾柱組成。滾柱以90度夾角交替交叉排列于保持架中，每個滾柱的軸線與其相鄰滾柱的軸線相互垂直。這種“交叉排列”設計是技術關鍵，它使得單組滾柱既能承受垂直載荷，也能承受來自側向及水平方向的載荷。

二、交叉滾柱精密導軌的工作原理

交叉滾柱導軌的功能可概括為：在較小的空間內實現高精度、低摩擦的線性運動，同時提供較高的抗顛覆力矩能力。當導軌移動時，交叉排列的滾柱在V型槽與平面導軌形成的滾道中作純滾動運動。由于滾柱交替方向布置，無論受力方向如何，總有相當數量的滾柱處于承載姿態，從而將滑動摩擦轉化為滾動摩擦，摩擦力矩小且運動平順。

三、交叉滾柱精密導軌的特點

1. 高剛性：滾柱與滾道為線接觸，接觸面積遠大于滾珠的點接觸。在同等尺寸下，其靜態剛性和動態剛性通常是滾珠導軌的數倍以上，尤其適用于需要抵抗切削力或沖擊載荷的場合。

2. 高承載：線接觸形式使應力分布更均勻，可承受較大的垂直載荷、側向載荷及復合力矩載荷。

3. 高運動精度：導軌經過精密磨削，間隙可調至接近零間隙或微負間隙，消除運動間隙帶來的定位誤差，重復定位精度可達微米級。

4. 低摩擦：滾動摩擦系數低，啟動力矩小，可實現微動進給和高頻往復運動。

四、交叉滾柱精密導軌的應用領域

1. 精密機床：如光學磨床、坐標鏜床、超精密車床的工作臺及導軌副，需承受切削力并保證運動直線度。

2. 測量與檢測儀器：三坐標測量機、影像測量儀、輪廓儀移動軸，需低摩擦和長期穩定性。

3. 工業機器人：SCARA機器人、精密裝配機械手的直線模組關節。

交叉滾柱精密導軌作為精密直線運動的重要元件，以其高剛性、高承載、低摩擦和緊湊結構，在工業時代扮演著不可或缺的角色。無論是精密加工、半導體制造還是檢測設備，選對并用好交叉滾柱導軌，往往決定了整機的性能上限。隨著裝備向更高精度、更高速度和更長壽命發展，交叉滾柱導軌技術也必將持續進化，賦能更多創新應用。
