在現代精密制造與自動化領域，圓柱交叉導軌作為重要導向部件，憑借獨特的結構設計與卓越性能，成為保障設備高精度運行的“隱形脊梁”。它廣泛應用于自動化設備、機床、機器人等領域，以高剛性、高精度的優勢，破解了精密運動控制的諸多難題，推動工業裝備向更精準、更穩定的方向升級。

一、圓柱交叉導軌的結構設計

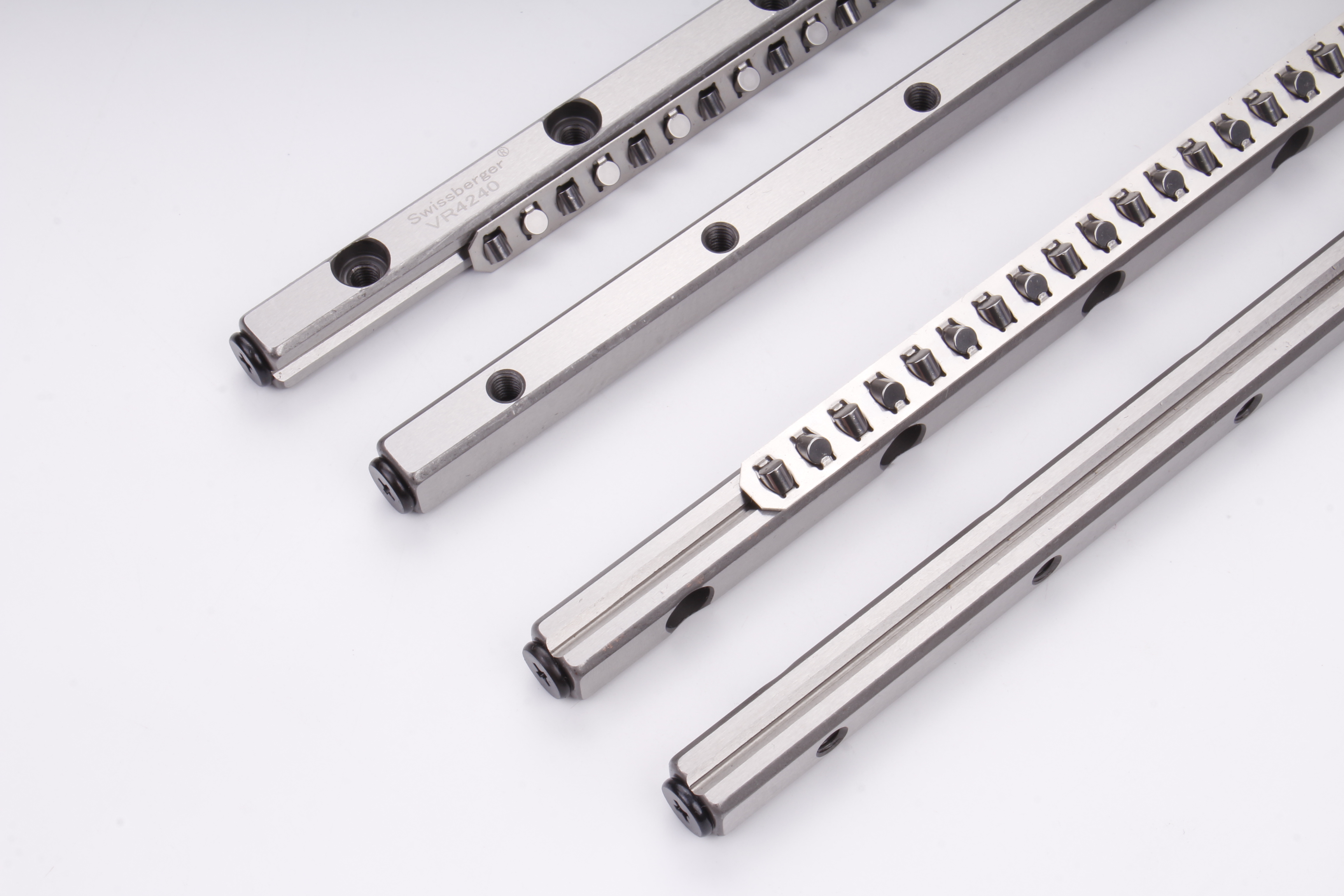

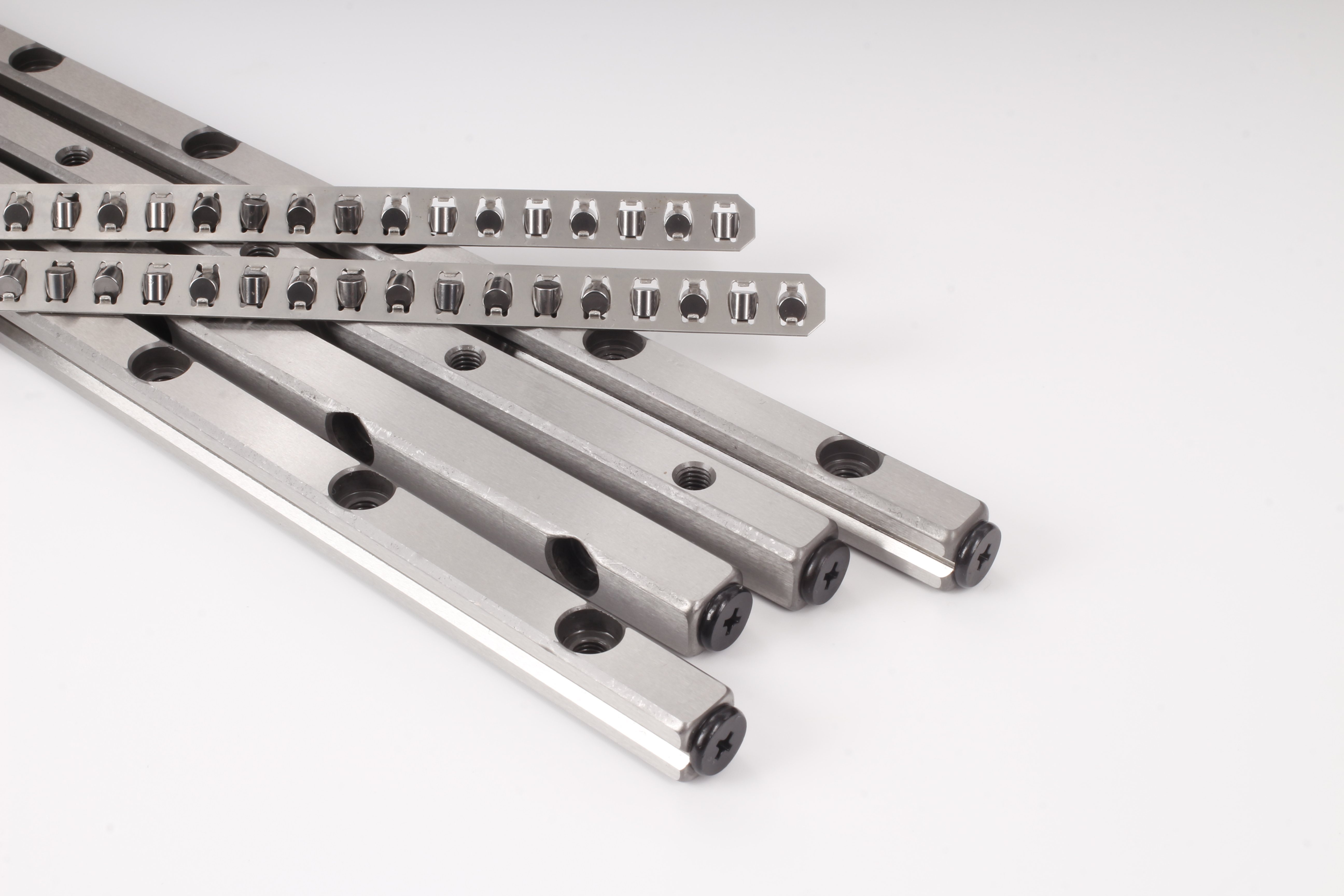

它主要由導軌本體、交叉排列的圓柱滾子及保持架構成，滾子以90°角相互交錯排布在V型滾道內，與導軌面形成緊密的線接觸。這種交叉結構使?jié)L子均勻分散載荷，可同時承受徑向、反徑向及橫向力矩等多向載荷，相較于傳統滾珠導軌，接觸面積大幅增加，剛性與承載能力顯著提升。導軌本體多采用高強度合金鋼，經精密磨削與特殊熱處理，搭配不銹鋼型號可選的設計，既能保證結構緊湊耐用，又能適應高濕度、高粉塵等復雜工業環境。保持架則精準分隔滾子，優化潤滑油留存，有效降低磨損，確保運動平滑無阻滯。

二、圓柱交叉導軌的特質

得益于滾子交叉排列與精密加工工藝，其行走直線度可達到微米級別，重復定位精度可達0.0005mm，能輕松實現微小進給量的精準控制，徹底消除反向空回誤差。同時，線接觸結構大幅提升剛性，能有效抵御設備運行中的振動與沖擊，即使在高速、高負載工況下，也能保持穩定運行，避免精度衰減。此外，其滾動摩擦系數低，不僅能耗更低，還能減少磨損，延長使用壽命，降低后期維護成本。

三、圓柱交叉導軌的應用場景

在半導體制造中，它為光刻機、晶圓切割機等設備提供精準導向，保障芯片加工的微米級精度，是芯片產業鏈的關鍵支撐部件；在精密機床領域，適配數控磨床、加工中心等設備，抑制切削振動，提升工件加工表面質量與精度；在工業機器人領域，用于關節模組，增強機器人的定位精度與操作穩定性，助力自動化生產高效運轉。此外，它還廣泛應用于光學儀器、三坐標測量機、檢測設備等對精度要求嚴苛的場景，發揮著不可替代的導向作用。

四、如何選用圓柱交叉導軌

選用圓柱交叉導軌時，需結合實際工況重點考量三點：一是根據設備額定負載選擇適配型號，確保承載能力匹配；二是依據工作環境選擇材質，特殊腐蝕環境可選用不銹鋼型號；三是注重安裝精度與定期維護，通過規范安裝與潤滑保養，充分發揮其精度優勢，延長使用壽命。需要注意的是，它更適用于短行程、高剛性、高精度的場景，長行程高速工況可結合實際需求搭配其他導軌類型。

作為精密工業的重要基礎部件，圓柱交叉導軌以精妙的結構、卓越的性能，支撐著各類機械設備的精準運行。隨著工業自動化與精密制造的不斷發展，其設計與工藝持續升級，將進一步拓展應用邊界，為各行業的精度革命提供更有力的支撐，助力工業裝備邁向更高質量的發展階段。
