在現代精密制造業中，微小誤差往往決定產品成敗。從高精度數控機床到半導體制造設備，從工業機器人到檢測成像系統，背后都離不開一項關鍵技術——交叉滾子導軌。作為精密直線運動系統的重要部件，它正悄然推動著制造業向更高精度領域邁進。

一、交叉滾子導軌的設計原理

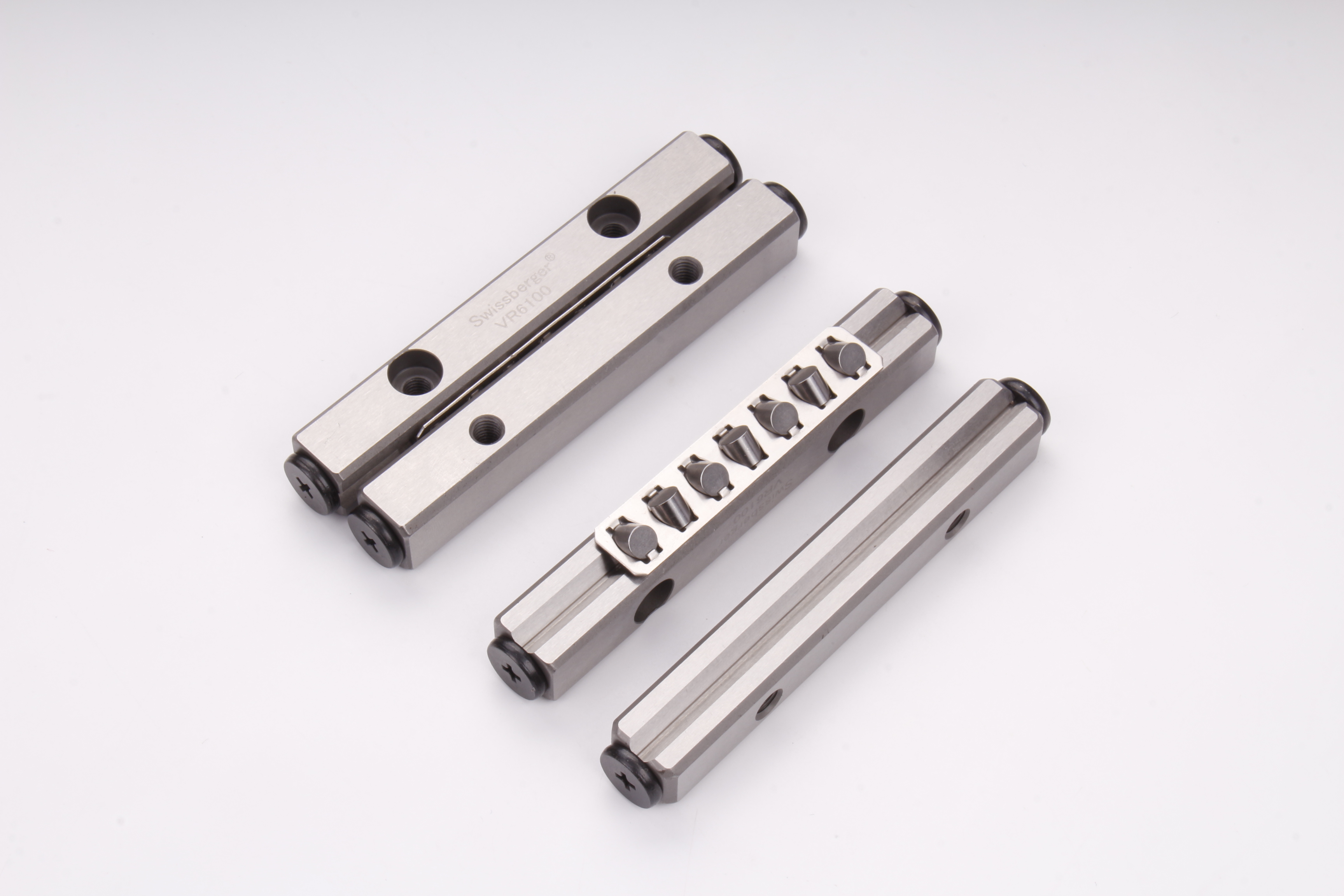

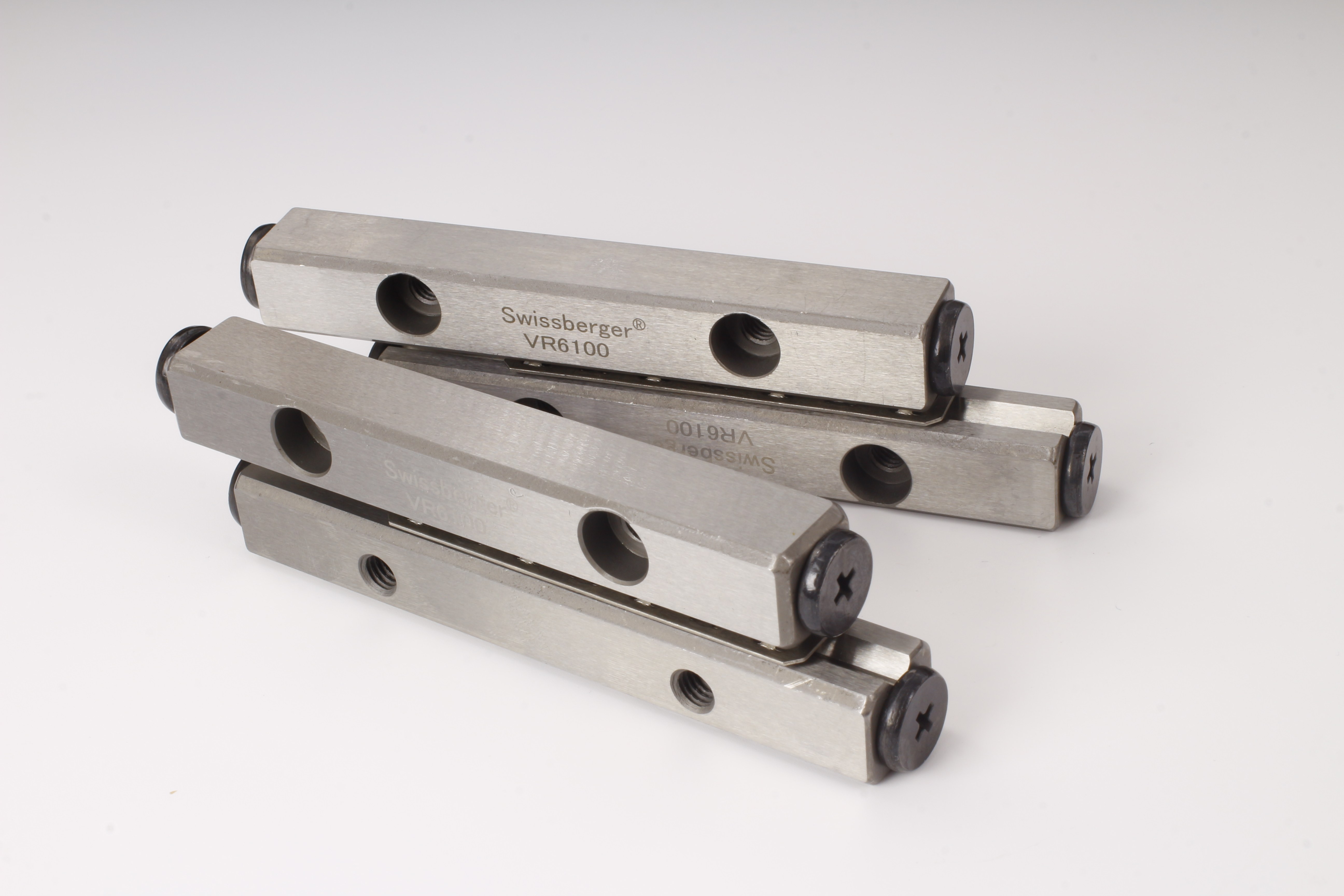

交叉滾子導軌的設計概念源于一個簡單而巧妙的觀察：如果將滾子以交叉方式排列，就能同時承受來自多個方向的載荷。這種設計在緊湊的空間內實現了傳統線性導軌需要多套系統才能完成的功能。與傳統線性導軌相比，交叉滾子導軌最顯著的特點是滾子呈90度交叉排列在V形溝槽軌道之間。這種布局不僅使導軌能夠承受徑向、反徑向和橫向載荷，還大大提高了剛性。由于滾子與導軌的接觸為線接觸而非點接觸，載荷分布更加均勻，從而顯著提高了承載能力和使用壽命。

二、交叉滾子導軌的獨特優勢

1. 高精度與高剛性是交叉滾子導軌的首要優勢，其結構設計使得導軌在承受載荷時變形小，能夠?qū)崿F(xiàn)微米級的定位精度。這對于精密加工、測量設備等應用場景至關重要。

2. 平滑運動與低摩擦特性也不容忽視，交叉排列的滾子有效降低了啟動和運行摩擦力，使運動更加平穩，減少了“粘滑”現象，提高了運動控制的準確性。

3. 卓越的耐用性源于其優化的載荷分布設計，由于載荷通過多個滾子分散傳遞，單個滾子承受的壓力減小，從而延長了整個系統的使用壽命。

三、交叉滾子導軌的應用領域

1. 在半導體制造業中，交叉滾子導軌支撐著光刻機、晶圓檢測設備等關鍵設備，確保精確定位。

2. 精密測量?jī)x器，如三坐標測量機、光學測量設備，依賴交叉滾子導軌提供穩定、精確的直線運動，保證測量結果的可靠性。

3. 工業機器人領域，特別是裝配、焊接等高精度作業的機器人，其關節和直線運動單元越來越多地采用交叉滾子導軌，以提高定位精度和重復定位精度。

4. 檢測設備中，從CT掃描機到手術機器人，交叉滾子導軌確保設備運動的精確和平穩，直接關系到診療效果和患者安全。

交叉滾子導軌雖不顯眼，卻是現代精密制造業不可或缺的基石。它用精巧的設計解決了復雜的技術挑戰，將精度、剛性與緊湊性完美結合。隨著工業和智能制造的深入發展，對運動控制精度的要求只會越來越高，交叉滾子導軌必將在這一進程中扮演越來越重要的角色，繼續推動制造業向更高精度、更高效率的未來邁進。
